FMコールドソー Ti-5PT

高周速切断や高硬度切断に耐えられる耐熱性の高い特殊コーティングを採用し、欠損の発生しづらいチップデザインを採用。薄肉パイプでの高能率加工を実現します。

お問い合わせ カタログ・資料
用途 薄肉パイプ (肉厚:約1~5mm、 引張強さ:1000N/mm²以下)の切断
適応機械 高速パイプ切断機
適応材料 各種鉄鋼
材質 超硬(+コーティング)

切断条件

V=200~300 m/min
Sz=0.03-0.04/0.12-0.18/0.03-0.04 mm/z

特長

チップ形状の変更

トラブルが発生しやすいボディとの段差を最小限にすることでチップ欠損の抑制、寿命の安定化を実現しました。

刃先熱ダメージの抑制

従来よりも耐熱性を重視したチップの採用や、刃先角度を鋭角に変更し切削熱の抑制を図ったことで、刃先熱ダメージが抑制され、寿命が向上しました。

モニター試験結果


代表寸法

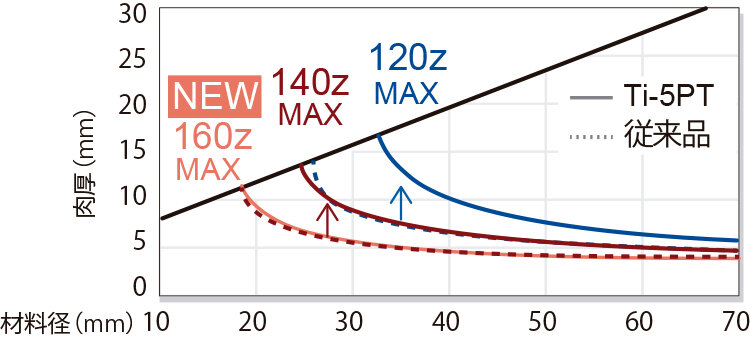

適用範囲の拡大


表全体が表示されない場合は、横にスクロールしてご覧ください。

外径
(D)
刃厚
(T1)
歯数
(Z)
285 2.0 120 / 140 / NEW 160
350 2.5 140 / 160 / NEW  180
350 2.7 140 / 160 /  NEW  180
