特長

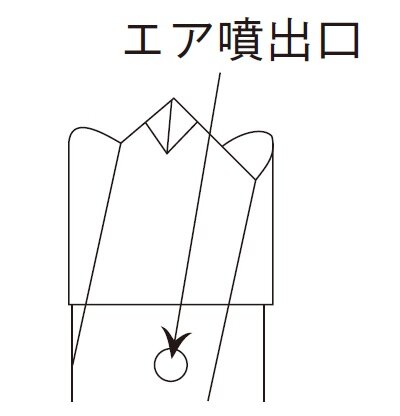

切削中に刃先部よりエアを噴出することにより強制的に切り屑排出をおこなう簡易システム
- 切り屑を強制的に排出するので、切り屑詰まりによる材の焼け等を抑制します。（小径・深穴加工や、石膏ボード・MDF等の切り屑が粉末状で排出困難な材に有効）
- ダボ穴加工の場合、穴に切り屑が残らないので、連続してダボ打ち工程に移れます。
- 切り屑の効率的な集塵が可能で、穴開け加工後の材料搬送中に工場を汚しません。
※エアーコンプレッサーよりエア配管してください。
※ご使用の際には機械系の安全制御が必要です。
エアホール付錐
| 用途 | 小径・深穴加工や切屑が粉末状で排出困難な材料への穴加工 |
|---|---|
| 適応機械 | NCルーター |
| 適応材料 | 木質系材料 |
| 材質 | 超硬 |
代表寸法
※表全体が表示されない場合は、横にスクロールしてご覧ください。
| 刃径 (φD) |
全長 (L1) |
刃長 (L2) |
材質 | 製品コード Ｌ |
製品コード Ｒ |
|---|---|---|---|---|---|
| 7.8 | 69 | 40 | 超硬 | 803-0000-400 | 803-2518-400 |
- 製作可能刃径 φ5.0～φ12.0 製作可能全長
- ワンタッチ式Ｍ型ダボ錐®標準全長＋20㎜まで
ロータリーホルダー
※表全体が表示されない場合は、横にスクロールしてご覧ください。
| 形式 | 刃径 (φD) |
製品コード Ｌ |
製品コード Ｒ |
|---|---|---|---|
| Type1 | シンマエダ式 | 868-0713-765 | 868-0721-765 |
| Type1 | ﾍｲｱﾝ･ﾄｳﾖｳ式 | 868-0797-765 | 868-0804-765 |
- 錐取付方式はサイドロック式となります。
- エアー残圧による錐飛び出しには充分に注意を払って下さい。
