アルミ加工用ヘッド交換式多刃ダイヤフェースミル
「Nova E'z Disc」
特長
- 刃先フレ調整不要で段取時間削減
- 多刃仕様による高能率加工
- ディスクのみ交換でボディを再利用するヘッド交換式
- 軽量設計により小型M/Cにも適用可能
![](/support/solution/img/case01/pic_01.jpg)
「22年超モノづくり部品大賞」奨励賞を受賞しました
![](/support/solution/img/case01/pic_02.jpg)
ボディを再利用してディスクのみ交換可能
![](/support/solution/img/case01/pic_03.jpg)
インサートタイプと比較し、段取時間を10分の1以下に短縮可能
丸鋸形状のディスクを取り外すことで全刃を一度に交換ができ、刃数によらず替刃交換時間は3~5分となります。
加えて刃先フレ調整時間が一切必要ないため、既存のインサートタイプフェースミルと比べた場合、段取時間を10分の1以下に大きく短縮することが可能です。
![](/support/solution/img/case01/pic_04.jpg)
ディスク交換手順
取りはずし方
六角棒レンチで、ボルトとディスクを取りはずします。
ウエス等で汚れやホコリをふき取ります。
![](/support/solution/img/case01/pic_05.jpg)

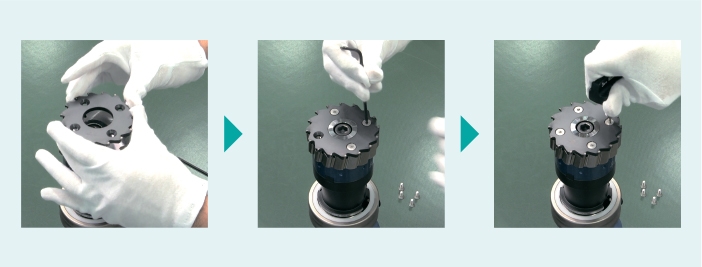

取り付け方
取り付け基準面に合わせて、新しいディスクを設置します。
全ての皿ボルトをレンチで仮締めします。
トルクレンチを使い「カチッ」と音が鳴るまで本締めします。
![](/support/solution/img/case01/pic_06.jpg)
加工事例
![](/support/solution/img/case01/pic_07.jpg)
